變頻電源原理,變頻器結構原理介紹

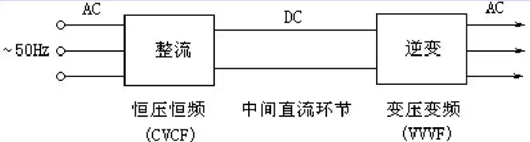

變頻器是一種能夠?qū)崿F(xiàn)電機轉速和轉矩精確控制的電氣設備，其核心工作原理是通過 AC→DC→AC 的三級電能轉換，將市電轉換為頻率和電壓可調的正弦波交流電，從而滿足不同工業場景下對電機運行狀態的精準調控需求。
變頻器是一種能夠?qū)崿F(xiàn)電機轉速和轉矩精確控制的電氣設備，其核心工作原理是通過 AC→DC→AC 的三級電能轉換，將市電轉換為頻率和電壓可調的正弦波交流電，從而滿足不同工業場景下對電機運行狀態的精準調控需求。
一、變頻器的構成與工作原理
整流環節
變頻器首先通過整流將輸入的交流電轉換為直流電。這一過程通常由二極管整流橋或可控硅整流器完成。當交流電輸入到整流單元時，利用二極管或可控硅的單向?qū)щ娞匦裕瑢⒔涣麟姷恼胫芎拓?fù)半周分別導通，從而使輸入的交流電壓在輸出端轉變?yōu)槊}動的直流電壓。隨后，借助濾波電容的作用，進一步平滑該直流電壓，使其更加穩定，為后續的直流環節做好準備。
直流環節
直流環節的主要任務是存儲和穩定整流后的直流電，并為逆變單元提供能量支持。該環節通常由大容量的電容和電感組成。電容在充電過程中存儲能量，當負載需要能量時，電容放電以提供電流。而電感則起到平滑電流的作用，減少電流的波動。中間直流環節的電壓穩定性對于變頻器的正常運行至關重要，它為逆變單元提供了一個穩定的直流電源。
逆變環節
逆變環節是變頻器的關鍵部分，其作用是將中間直流環節的直流電轉換為頻率和電壓可調的交流電，以驅動電機。這一過程通常由多個絕緣柵雙極型晶體管（IGBT）組成。當 IGBT 導通時，直流電流通過電機繞組，產生磁場，使電機轉動；而當 IGBT 關斷時，電機繞組中的電流通過續流二極管形成回路，維持電機的磁場。通過快速地交替導通和關斷不同的 IGBT，可以產生不同頻率和電壓的交流電，進而實現電機轉速的調節。
二、變頻器的控制原理
速度調節
變頻器通過改變輸出的頻率來調節電機的轉速。根據電機的轉速公式 n = 60f/p（其中 n 為電機轉速，f 為電源頻率，p 為電機極對數），當改變電源頻率 f 時，電機的轉速也會相應地改變。這種速度調節方式使得電機能夠根據實際生產需求實現無級調速，提高生產效率和設備的靈活性。
轉矩控制
通過控制變頻器輸出的電壓和電流，可以調節電機的轉矩。電機的轉矩與電壓和電流的乘積成正比，即 T = K×U×I（其中 T 為電機轉矩，K 為常數，U 為電機電壓，I 為電機電流）。變頻器能夠根據負載的變化自動調整輸出的電壓和電流，從而實現對電機轉矩的精準控制，確保電機在不同負載條件下穩定運行。
保護功能
為了確保變頻器和電機的安全運行，變頻器配備了多種保護功能。例如，過流保護能夠在電機電流超過額定值時迅速切斷電源，防止電機因過流而損壞；過壓保護則在電源電壓過高時啟動，避免變頻器和電機因過電壓而擊穿；過熱保護通過監測變頻器內部溫度，當溫度過高時及時采取措施，如降低輸出功率或停機散熱，以防止變頻器因過熱而失效；短路保護則在電路發生短路時立即切斷電源，保護變頻器和電機免受短路電流的沖擊。
