畫出如下電路圖的等效電路圖
先理解什么是串聯、什么是并聯，并聯：兩個電阻各自的兩端直接用導線相連，如下圖；
一、基礎概念梳理

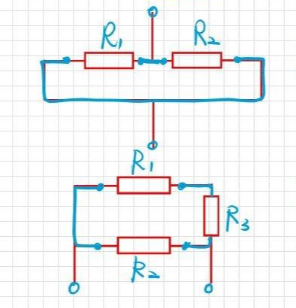

并聯 ：當兩個電阻各自的兩端分別直接通過導線相連時，如圖，電阻 R1 和 R2 的兩端均直接相連，此時二者構成并聯關系。然而，若電阻 R1、R2 各自僅一端直接相連，另一端未直接連接，而是經過電阻 R3 相連，那么 R1 和 R2 并非并聯關系。
串聯 ：若兩個電阻各自的一端依次直接用導線相連，且連接線路中間沒有分叉，并且各自另一端也沒有用導線直接相連，則二者為串聯關系。
例如，電阻 R1 和 R3 各自的一端首尾相連，無分叉，另一端也未直接相連，故二者構成串聯關系。但若電阻 R2、R3 各自的一端首尾相連，但連接處存在分叉，且各自另一端未直接相連，那么 R2 和 R3 既非串聯也非并聯關系。
例如，電阻 R1 和 R3 各自的一端首尾相連，無分叉，另一端也未直接相連，故二者構成串聯關系。但若電阻 R2、R3 各自的一端首尾相連，但連接處存在分叉，且各自另一端未直接相連，那么 R2 和 R3 既非串聯也非并聯關系。
二、繪制等效電路圖步驟

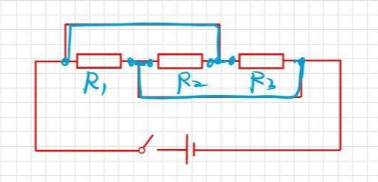

識別連接關系 ：在繪制等效電路圖前，需先準確識別電路中各電阻的連接方式，即先確定哪些電阻是并聯的，哪些是串聯的。例如，在某一電路圖中，觀察發現電阻 R1 和 R2 的兩端均直接通過導線相連，同時電阻 R2 和 R3 的兩端也直接相連，那么可判斷 R1 和 R2 為并聯關系，R2 和 R3 同樣為并聯關系。

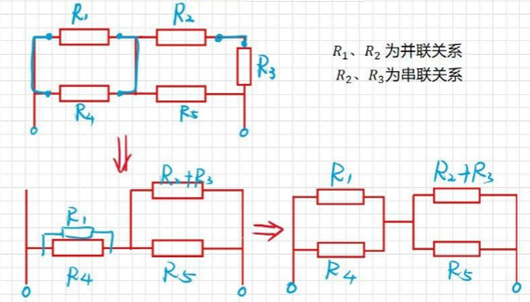

化簡處理 ：繪制等效電路圖時，對于相互并聯的兩個電阻，可將其中一個電阻視為另一個電阻的 “外掛”，并聯于其旁邊，僅保留一個電阻符號表示，并標注相應的并聯連接；對于相互串聯的兩個電阻，則直接將其視為一個整體電阻來繪制。
