一、功率因數詳解

功率因數反映了電源輸出有功功率的能力。在直流電路中，功率由電壓（V）與電流（A）的直接乘積確定。交流系統則更為復雜，存在部分交流電流在負載中循環卻不傳輸電能的現象，這類電流被稱為電抗電流或諧波電流。它的存在導致視在功率（電壓Volt乘電流Amps）超出實際功率，而功率因數即為實際功率與視在功率的比值，用于量化兩者之間的關系。

二、功率因數校正電路原理

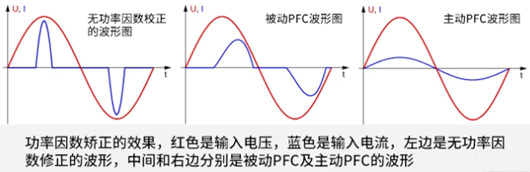

PFC電路通過調節輸入電流波形，使其與輸入電壓波形盡可能吻合，以此降低諧波成分，提升功率因數。

（一）關鍵組成部分

整流電路：負責將交流電轉換為直流電。然而，由于整流電路具有非線性特性，輸入電流會呈現脈沖狀，進而引發電流波形畸變，致使功率因數下滑。

濾波電路：常規做法是采用大電容進行濾波，但這種方式可能會加劇電流波形畸變程度。

PFC控制電路：通過精準控制輸入電流波形，促使其接近正弦波并與電壓保持同相位。這通常是借助調節開關管的導通時間來達成。

（二）無源PFC與有源PFC

無源PFC：由二極管、電阻、電容和電感等無源器件構成。其優勢在于成本低廉，但校正效果相對有限，通常僅適用于簡單的應用情境。在整流橋堆與濾波電容之間添加一只電感（需合理選擇電感量），借助電感上電流不可突變的特性，平滑電容充電時產生的脈沖波動，改善供電線路電流波形畸變狀況，并且利用電感上電壓超前電流的特性，補償濾波電容電流超前電壓的特性，進而提升功率因數，優化電磁兼容與電磁干擾表現。

不過，這種補償方式并非真正的無源PFC電路，只能視為一種基礎的補償手段，適用于前期未配備PFC功能的設備。通過簡單增加合適電感（合理選取L和C的值），實現抑制電流瞬時突變的目的。但該方法存在輸出紋波較大、濾波電容兩端直流電壓較低、電流畸變校正及功率因數補償能力欠佳等問題，而且電感繞制及鐵芯質量若把控不嚴，可能會對圖像和伴音造成嚴重干擾，總體而言，只能作為前期無PFC設備進入市場的臨時過渡方案。

有源PFC：運用晶體管等有源器件，結合更為復雜的控制策略來調整輸入電流波形。優勢在于校正效果顯著，適用于對功率因數要求嚴苛的場合，但相應地成本較高，設計難度也更大。在220V整流橋堆后去除濾波電容（以此消除電容充電引發的電流波形畸變及相位變化），借助一個“斬波”電路，將脈動的直流電轉換為高頻（約100kHz）交流電，經再次整流濾波后，所得直流電壓向常規的PWM開關穩壓電源供電，整個過程經歷AC→DC→AC→DC的轉變。

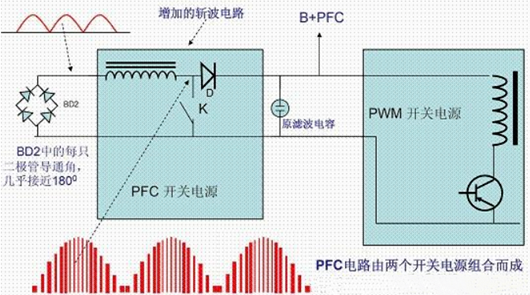

有源PFC電路的核心原理是在開關電源的整流電路與濾波電容之間增設一個DC－DC的斬波電路。對于供電線路而言，由于該整流電路輸出未直接連接濾波電容，因此呈現出純阻性負載特性，實現電壓和電流波形同相、相位一致。斬波電路的工作機制類似開關電源，所以有源PFC開關電源實質上是一個雙開關電源電路，由斬波器與穩壓開關電源協同組成。

三、功率因數校正電路的作用

PFC電路廣泛應用于各類電子設備，尤其在開關電源領域發揮著至關重要的作用。借助PFC電路，開關電源的輸入電流波形得以優化，諧波成分得以削減，電網的穩定性與效率得以提升。除此之外，PFC電路還能有效降低電磁干擾（EMI），增強設備的電磁兼容性（EMC），對于電子設備的可靠運行及性能表現具有重要的保障和促進作用。
