在電子設備設計中，反極性保護是保障電路安全和設備穩定運行的關鍵環節。由于用戶誤操作或外界干擾，電源正負極可能被接反，從而對設備造成損害。目前，常見的反向電流保護方案主要分為自恢復保險絲加二極管系統和 MOS 管反向電流保護系統。以下將深入剖析這兩種方案的工作原理、設計要點、優缺點以及如何根據實際需求進行選擇。
一、自恢復保險絲加二極管反接保護法詳解
工作原理
該保護方案通過在電路輸入端串聯一個自恢復保險絲，并聯一個二極管來實現。當電源極性正確時，二極管處于截止狀態，電流通過自恢復保險絲正常供電，電路穩定運行。然而，當電源接反時，二極管導通，形成短路路徑，導致過電流流過，自恢復保險絲因過流而熔斷，迅速中斷電路，從而保護后續電路免受損壞。
設計考慮因素
在設計過程中，二極管的阻斷電壓和自恢復保險絲的額定電流的選擇至關重要。二極管的額定電流必須大于自恢復保險絲的熔斷電流，而自恢復保險絲的工作電流通常是其額定電流的一半左右。因此，在元器件選型時，務必仔細參考規格手冊，確保電路在各種工況下都能可靠工作，避免因選型不當導致保護失效或誤觸發。
優缺點分析
該方案的優勢在于設計簡單，易于實現。然而，它也存在一些明顯的缺點。首先，自恢復保險絲本身存在一定的電壓降，這會導致電路性能略有下降，尤其是在低電壓應用中，這種電壓降可能對設備性能產生較為明顯的影響。其次，自恢復保險絲在工作過程中會產生熱量，增加了系統的熱負擔，可能影響周邊元件的穩定性和壽命。此外，許多自恢復保險絲體積較大、成本較高，這在一定程度上限制了其在高功率密度和對成本敏感的應用場景中的廣泛使用。

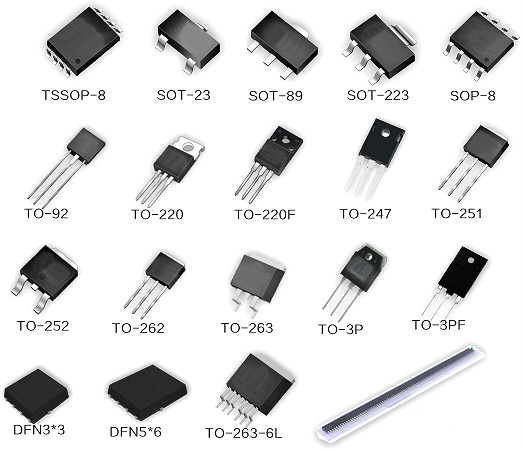

二、MOS 管反極性保護方案深度剖析
工作原理
相較于自恢復保險絲加二極管方案，MOS 管反極性保護方案在成本、壓降和耐大電流等方面具有顯著優勢。以 PMOS 反極性保護電路為例，當電源極性正確時，MOS 管的寄生二極管首先導通，使得源極（S）電壓高于柵極（G）電壓。當柵極與源極之間的電壓（Vgs）比柵極電壓更負時，MOS 管導通，電流通過 MOS 管的漏源極（DS）為電路供電。而當電源反接時，MOS 管內的寄生二極管截止，MOS 管停止導通，有效阻止反向電流流過，實現反極性保護功能。
設計要點
在設計 PMOS 反極性保護電路時，合理選擇分壓電阻的阻值是關鍵。分壓電阻的阻值應確保柵極與源極之間的電壓（Vgs）不超過 MOS 管的最大額定電壓范圍，并預留一定的安全裕度，以防止過壓損壞 MOS 管。同時，為了保證 MOS 管具有良好的導通性能和較低的功耗，必須選用導通電阻（Rds-on）、漏源極電壓（Vds）、柵極電壓（Vgs）耐壓均高于電源電壓的 MOS 管型號。此外，在布局布線時，應盡量縮短 MOS 管的漏源極連線，減少寄生電感和電阻對電路性能的影響。
優點闡述
MOS 管反極性保護方案的最大亮點在于其導通損耗低。MOS 管兩端的壓降主要由導通電阻（Rds-on）和流過 MOS 管的電流決定，相較于自恢復保險絲加二極管方案，其功率損耗大幅降低，尤其在大電流應用中，這一優勢更為顯著。同時，MOS 管體積小巧，能夠輕松適應空間有限的電路布局，特別適用于對空間要求苛刻的大功率電路。此外，MOS 管具備出色的載流能力，能夠在高電流條件下穩定工作，為電路提供可靠的反極性保護。
三、如何根據實際需求選擇合適的反極性保護方案
在實際應用中，選擇何種反極性保護方案應綜合考慮設備的具體設計要求、工作環境以及成本預算等因素。
對于功耗低、容量要求低的低功耗設備，如便攜式電子設備、小型傳感器等，自恢復保險絲加二極管的解決方案是一個較為合適的選擇。它不僅能夠提供可靠的反極性保護，還能同時為電路提供過流保護功能，增強電路的整體安全性。然而，對于大功率電路或者對效率、容量有嚴格要求的電路，如工業電源、電動汽車充電系統等，MOS 管反向保護方案無疑是更優的選擇。盡管其在電路設計和元器件選型方面相對復雜，但通過合理的設計和優化，可以顯著提高系統的可靠性和效率，降低功耗和熱量產生，提升設備的性能和穩定性。
四、總結
反極性保護作為電子電路設計的重要組成部分，對保障設備的安全運行和延長設備使用壽命具有不可忽視的作用。自恢復保險絲加二極管方案與 MOS 管方案各有優缺點，在實際應用中應根據設備的具體需求和工作場景進行權衡和選擇。通過精心設計和優化，無論采用哪種方案，都能有效避免因電流反接造成的設備損壞，提高系統的穩定性和安全性，從而提升產品質量，增強用戶體驗，并降低售后維護成本。在電子設備日益復雜和多元化的今天，合理選擇和設計反極性保護電路是每一位工程師都應重視的關鍵任務。
