二極管和電容器串聯電壓分配方法介紹
二極管搭配電容器構成的串聯電路，在電子領域極為普遍，像整流、濾波、穩壓以及信號處理等眾多應用場景都能見到它的身影。在這個電路組合里，二極管和電容器協同配合，達成電壓的合理分配與調控。
二極管搭配電容器構成的串聯電路，在電子領域極為普遍，像整流、濾波、穩壓以及信號處理等眾多應用場景都能見到它的身影。在這個電路組合里，二極管和電容器協同配合，達成電壓的合理分配與調控。
一、二極管與電容器串聯電路的運轉機制
（一）二極管的運轉原理

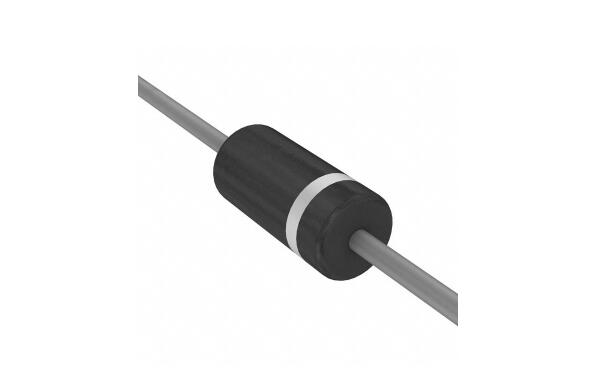

二極管，作為半導體器件，有著單向導電的特性，其內部結構由 P 型和 N 型半導體材料組合而成。當外接電壓施加時，P 型與 N 型半導體間便會形成 PN 結。要是處于正向偏置狀態，PN 結就能導通，電流得以順暢經過二極管；反之，處于反向偏置狀態時，PN 結就會截止，電流無法穿越二極管，憑借這特性，二極管實現了單向導電功能。
（二）電容器的運轉原理
電容器是用于存儲電荷及能量的電子元件，構造上是由兩塊導體極板中間夾著絕緣介質構成。給電容器兩端加上電壓，電荷就會在極板間聚集，進而產生電場。而電容器存儲能量的能力，與極板的面積大小、絕緣介質的介電常數以及極板之間的距離都有著緊密關聯。
（三）二極管和電容器串聯電路的運轉原理
在二極管與電容器串聯的電路中，二者聯合發力，完成電壓的分配和調節任務。電路接通之際，電容器啟動充電流程，此時二極管處于正向偏置，允許電流流通。隨著電容器充電的持續進行，其兩端電壓逐步攀升，當升至二極管的正向導通電壓值時，二極管開啟導通模式，電流經由二極管和電容器流通。等電容器充滿電后，二極管轉為反向偏置，阻斷電流。這時，電容器開始放電，二極管又回到正向偏置狀態，放行電流。就這樣，二極管和電容器交替運作，達成電壓的分配與調節目的。
二、二極管與電容器串聯電路的電壓分配途徑
（一）直流電壓分配
對于直流電路而言，二極管和電容器串聯電路的電壓分配，主要看二極管的正向導通電壓以及電容器充電獲取的電壓。假設二極管的正向導通電壓是 Vd，電容器充電電壓為 Vc，那么整個電路的總電壓 Vt 就能用 Vt = Vd + Vc 這個式子來表示。實際運用中，硅二極管的正向導通電壓一般在 0.7V 左右，而電容器充電電壓則受其電容大小和電路中電流情況的影響。通過合理挑選二極管與電容器的參數，就能實現期望的電壓分配效果。
（二）交流電壓分配
到了交流電路里，二極管和電容器串聯電路的電壓分配情況就相對復雜些了。由于交流電本身具有周期性變化的特點，所以二極管和電容器的電壓分配也會跟著動態變化。在交流電的正半周期時，二極管處于正向偏置，放行電流，電容器開始充電；到了負半周期，二極管變為反向偏置，截止電流，電容器則開啟放電過程。借助控制二極管的導通與截止，就能對交流電完成整流和濾波操作。交流電路中，該串聯電路的電壓分配能用公式 Vt = Vm * (1 - cos(ωt)) + Vd 來計算，其中 Vm 代表交流電的最大電壓值，ω 是角頻率，t 為時間，Vd 則是二極管的正向導通電壓。
三、二極管與電容器串聯電路的設計關鍵點
（一）二極管的選用
挑選二極管時，得綜合考慮它的正向導通電壓、最大能承受的電流、最大反向電壓這幾個重要參數。正向導通電壓關乎電路的電壓分配情況，而最大電流和最大反向電壓則決定了二極管在電路里能否穩定、安全地工作。
（二）電容器的選用
在選擇電容器時，電容值、耐壓值以及介質類型是必須要考量的因素。電容值直接影響電容器存儲能量的本領，耐壓值關系到電容器在電路中的安全性能，介質類型則會對電容器的穩定性與損耗情況產生影響。
（三）電路參數的適配
設計二極管與電容器串聯電路的時候，電路參數的適配至關重要。例如，二極管的正向導通電壓要和電容器充電獲取的電壓相互匹配，這樣才能實現既定的電壓分配目標。除此之外，還得把電路的工作頻率、負載情況等因素考慮進去，全方位保障電路的穩定與可靠運行。
