在當今的電子系統中，PWM（脈沖寬度調制）技術因其高效能和靈活的控制特性而備受青睞。MOS管（金屬氧化物半導體場效應晶體管）憑借其高速開關能力和低導通電阻，成為實現PWM調制的理想選擇。
PWM調制的基本原理
PWM技術通過改變脈沖的寬度來調節信號的占空比。占空比是指脈沖寬度與周期的比例，它直接影響信號的平均值。在PWM調制過程中，信號被轉換為一系列周期性的脈沖，通過調整每個脈沖的寬度，可以改變輸出的平均電壓或電流，從而實現精確的控制。

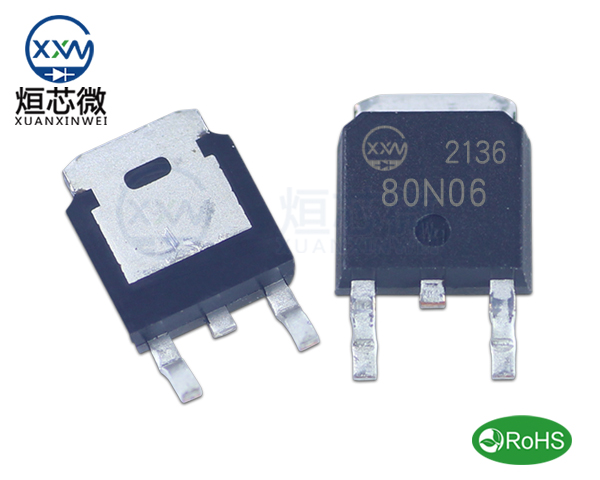

MOS管的工作機制
MOS管是一種電壓控制型半導體器件，通過調節柵極電壓來控制源極和漏極之間的電流。它由源極（S）、柵極（G）和漏極（D）三個主要部分組成。對于N溝道MOS管，當柵極電壓高于閾值電壓時，源極和漏極之間的通道被打開，電流得以通過；而對于P溝道MOS管，當柵極電壓低于閾值電壓時，通道才會打開。
PWM調制電路設計要點
1. 選擇合適的MOS管
選擇合適的MOS管是設計PWM調制電路的第一步。在選型時，需要考慮的關鍵參數包括最大電流承受能力、電壓等級、開關速度和導通電阻等。這些參數應根據具體的應用需求進行選擇，以確保MOS管能夠在電路中高效、穩定地工作。
2. 驅動電路設計
MOS管的柵極需要一個驅動信號來控制其開關狀態，這個信號通常由微控制器或PWM控制器產生。驅動電路必須能夠提供足夠的電流，以快速充放電MOS管的柵極電容，從而實現快速開關。這有助于提高電路的效率和響應速度。
3. 保護電路設計
為了確保MOS管在復雜的工作環境中不受電壓尖峰和電流沖擊的影響，設計適當?shù)谋Ｗo(hù)電路至關重要。常見的保護措施包括使用肖特基二極管來吸收反向電壓，以及利用電阻和電容來限制柵極驅動電流。這些措施可以有效延長MOS管的使用壽命，并提高電路的可靠性。
4. 反饋電路設計
在許多應用場景中，對PWM調制的結果進行反饋控制是必不可少的。這通常涉及使用霍爾效應傳感器、光電傳感器或其他類型的傳感器來監測輸出，并根據監測結果調整PWM信號，以實現精確的控制效果。
PWM調制的實現步驟
1. 產生PWM信號
使用微控制器或?qū)Ｓ肞WM控制器來產生PWM信號。這通常需要設置定時器和比較器，以生成具有特定頻率和占空比的PWM波形。
2. 驅動MOS管
將PWM信號連接到MOS管的柵極，并通過驅動電路來控制MOS管的開關狀態。確保驅動電路能夠提供足夠的電流，以快速充放電柵極電容，從而實現高效的開關操作。
3. 連接負載
將MOS管的漏極連接到負載（如電機或LED），源極連接到電源的負極（對于N溝道MOS管）或正極（對于P溝道MOS管）。這種連接方式可以確保電流在MOS管導通時順利流向負載。
4. 調整PWM參數
根據系統的實際表現，調整PWM信號的頻率和占空比，以達到所需的控制效果。這一步驟對于優化電路性能和滿足應用需求至關重要。
應用實例：LED調光
以LED調光為例，PWM調制可以用來控制LED的亮度。通過改變PWM信號的占空比，可以改變LED的平均電流，從而調節其亮度。具體實現步驟如下：
選擇MOS管：選擇一個能夠承受LED工作電流和電壓的MOS管。
設計驅動電路：設計一個能夠提供足夠驅動電流的驅動電路。
連接LED：將MOS管的漏極連接到LED的正極，源極連接到電源的負極。
產生PWM信號：使用微控制器產生PWM信號，并通過驅動電路控制MOS管的開關狀態。
調整亮度：通過改變PWM信號的占空比來調整LED的亮度。
結論
使用MOS管進行PWM調制是一種高效且靈活的控制技術，廣泛應用于各種電子系統中。通過深入理解PWM的基本原理和MOS管的工作機制，并遵循正確的設計步驟，可以成功實現高效的PWM調制電路。這不僅能夠提升系統的性能，還能為用戶提供更加精準和可靠的控制體驗。
