無論做什么電子產品，都必須有電源電路，供電是基礎，但是光有電源還不行，還得再有個控制電源的電路，在控制芯片比如單片機啟動之前，得有物理開關打開電源，然后待芯片啟動以后，通過芯片自己來控制電源。
下面給大家分享解說一個工作中常用的開關機電路，這個電路的按鍵只有在整個電子產品的開機和關機時使用，其他時候：比如睡眠等都用的是軟件芯片配合控制。
開機

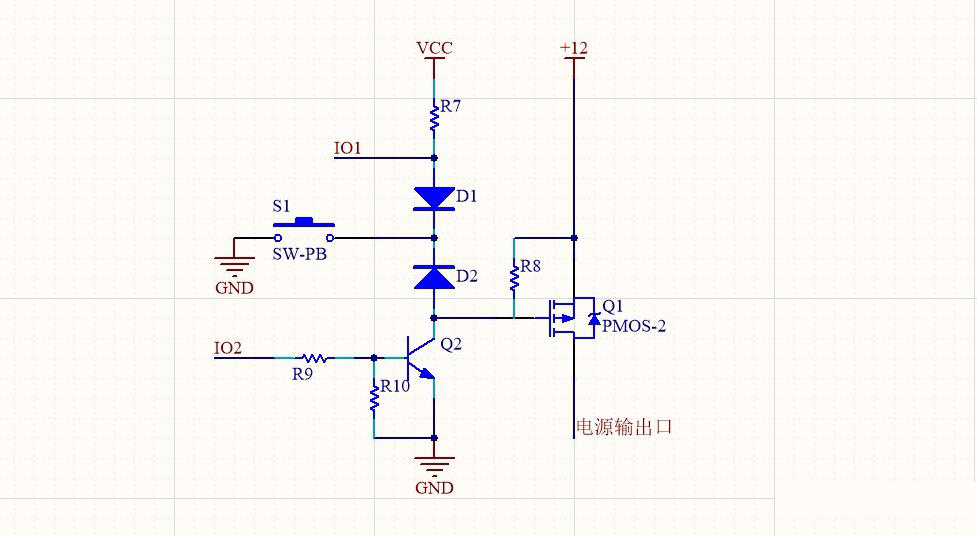

首先是沒按S1鍵之前，PMOS Q1的柵極和源極都被上拉在12V，Vgs不能<0,因此Q1不導通，電源就沒有輸出。

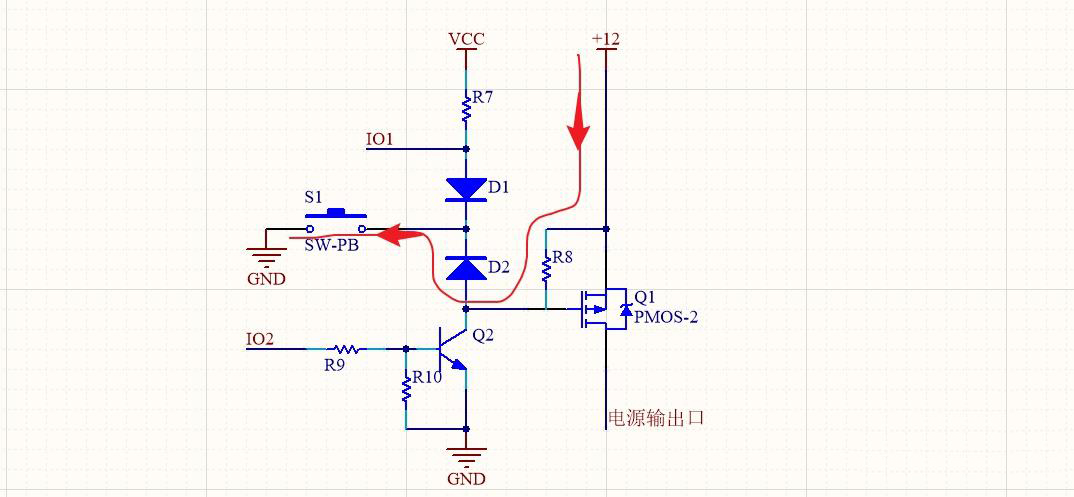

當按下S1時，電流根據圖中箭頭走向流入地，此時Q1柵極電壓最大也就是被D2鉗位在0.7V，足以使Vgs<0,打開Q1，此時12V電壓通過Q1到達電源輸出，進行供電。
軟件控制電源

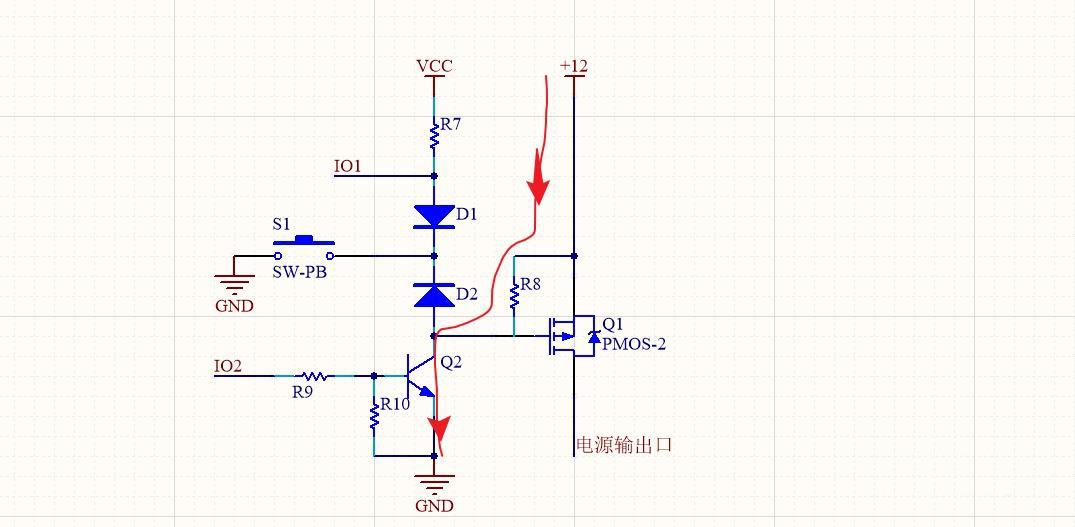

上圖按鍵開機以后，肯定不能一直手按在上面供電，因此根據圖中箭頭走向，軟件準備接手。當Q1導通，電源供電之后，單片機MCU就會運行，此時MCU的IO2口輸出一個高電平，三極管Q2導通，此時三極管Q1柵極被直接拉地，就算S1按與不按，Q1的柵極都是0V，Q1就會一直導通，
多功能開關

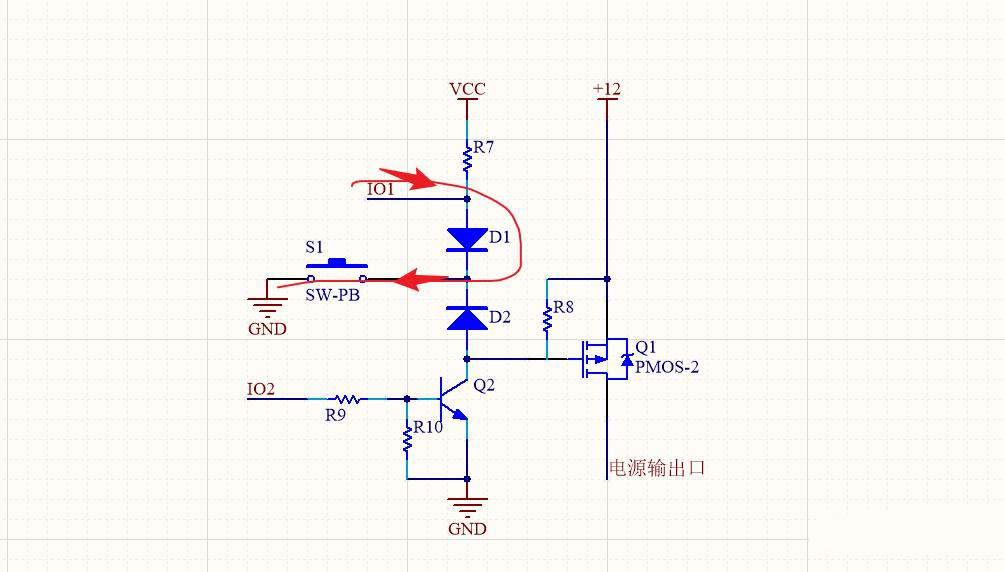

當電源正常供電之后，大家就會有其他需求，比如我按一下S1，實現某個功能，長按5S實現什么功能，這也是非常容易實現的，單片機MCU最基本的功能IO口有AD檢測功能，當你按下S1時，根據圖中箭頭，IO1口會通過D1被拉成低電平，此時MCU就知道你按下按鍵了，而且你按下多久，它也是可以采集到的。由此可實現你想要的功能。
關機
當你是使用完畢產品了，想關機了，那么軟件程序里面可以寫死，比如規定長按15S直接關機，在長按15S之后，IO2口就會輸出低電平，關閉Q2，然后提示松開S1即可關機。
