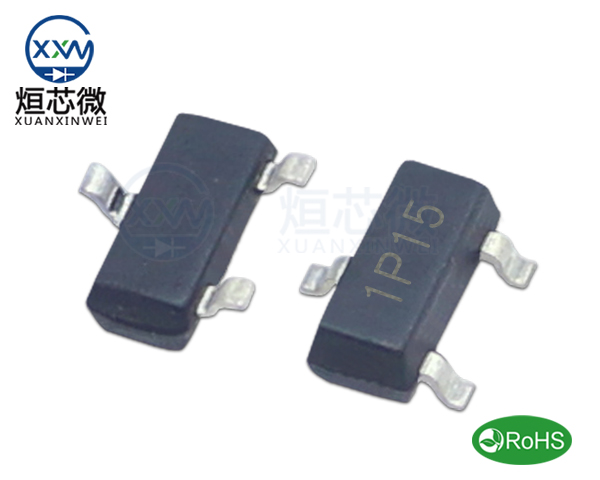

1P15場效應管,1P15參數1A 150V SOT-23,1P15中文資料規格書
1P15場效應管參數,1P15規格書,1P15引腳圖,1P15中文資料pdf代替
1P15場效應管參數,1P15規格書,1P15引腳圖,1P15中文資料pdf代替
1P15 SOT23-3L封裝參數：點擊查看
1P15場效應管參數具體如下：
封裝類型：SOT-23
極性：PNP
極性：PNP
漏極電流：-1A
功率耗散：2W
反向傳輸電容Crss：13pF
柵極源極擊穿電壓：±20V
擊穿電壓：-150V
存儲溫度：-55℃~+150℃
引腳數：3Pin
導通電阻ID=-1A,VGS=-10V：Typ 650mΩ Max 780mΩ
導通電阻ID=-0.5A,VGS=-6V：Typ 700mΩ Max 980mΩ
工作溫度：-55℃~+150℃
安裝類型：SMT
二、作用與應用
1P15場效應管的核心作用是作為電子開關使用。在電路中，它通過控制柵極電壓來調節漏源路徑上的電流流動，實現對負載的精確控制。由于其出色的電氣性能，1P15廣泛應用于以下領域：
電源管理：1P15可用作低壓降開關，用于電源管理電路中的電池充放電控制、DC-DC變換器等。
信號放大：在音頻放大器和低頻放大器中，1P15可以作為信號放大的關鍵部件。
開關控制：在各種開關電路中，如LED燈控制、電機控制等，1P15能提供高效的開關控制功能。
模擬開關：在模擬電路中，1P15可以作為開關管，用于模擬信號的控制和處理。
充電管理：在移動設備和電動車等充電管理系統中，1P15用于充電過程中的電池保護和充電控制。
三、SOT23-3L封裝特點
1P15采用SOT23-3L封裝，這是一種小型表面貼裝封裝，具有以下特點：
適合高密度PCB布局。
適用于空間受限的應用。
引腳數：3Pin，便于電路連接和集成。
安裝類型：SMT，適合自動化表面貼裝生產線。
SOT23-3L封裝因其小尺寸和高密度集成而適用于高密度PCB布局，同時保持了良好的熱性能和電氣性能。這種封裝方式使得1P10非常適合用于空間受限的應用，如智能手機、筆記本電腦和其他便攜式設備。
1P15場效應管/SOT-23封裝尺寸：
1P15場效應管SOT-23-3L封裝尺寸：
