SI2307場效應管,SI2307參數,SI2307中文資料引腳圖

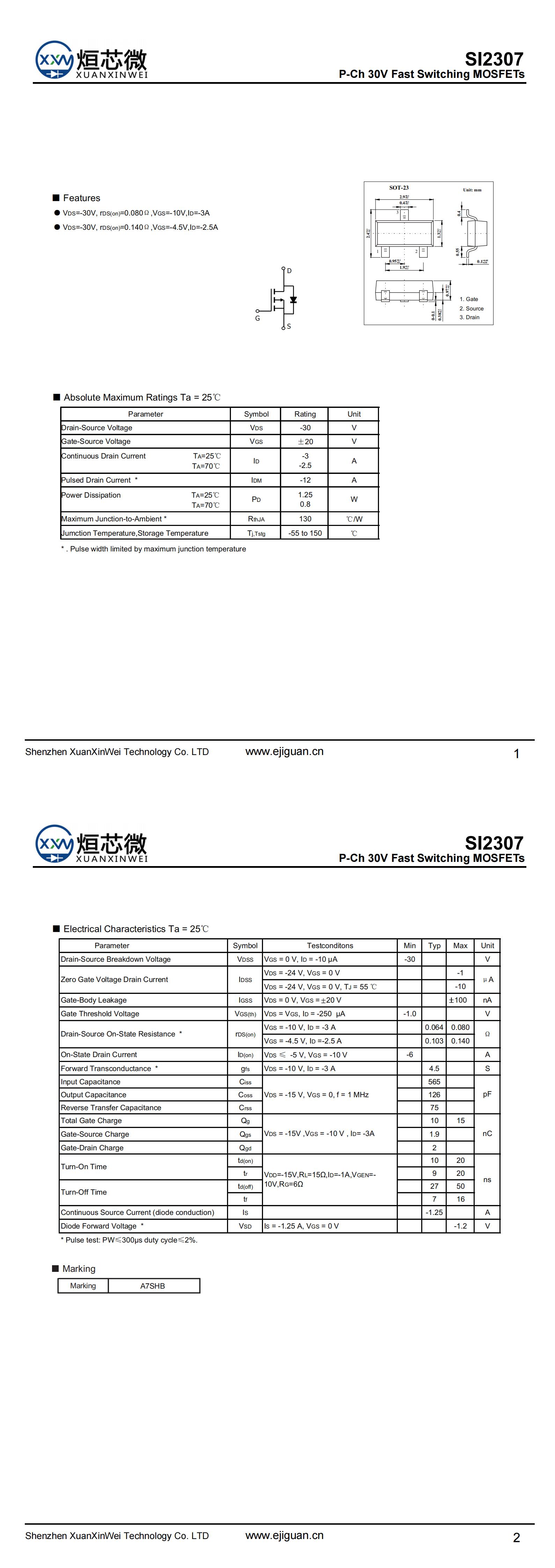

SI2307場效應管參數,SI2307規格書,SI2307引腳圖,SI2307中文資料pdf代替
SI2307場效應管參數,SI2307規格書,SI2307引腳圖,SI2307中文資料pdf代替
SI2307 SOT-23/SOT-23封裝參數：點擊查看
SI2307場效應管參數具體如下：
封裝類型：SOT-23
極性：PNP
極性：PNP
漏極電流：-3A
功率耗散：1.25W
反向傳輸電容Crss：75pF
柵極源極擊穿電壓：±20V
擊穿電壓：-30V
存儲溫度：-55℃~+150℃
引腳數：3Pin
高度：1.15mm
長x寬/尺寸：2.90 x 1.30mm
導通電阻ID=-3A,VGS=-10V：Typ 64mΩ Max 80mΩ
導通電阻ID=-2.5A,VGS=-4.5V：Typ 103mΩ Max 140mΩ
工作溫度：-55℃~+150℃
安裝類型：SMT
二、作用與應用
SI2307場效應管的核心作用是作為電子開關使用。在電路中，它通過控制柵極電壓來調節漏源路徑上的電流流動，實現對負載的精確控制。由于其出色的電氣性能，SI2307廣泛應用于以下領域：
電源管理：SI2307可用作低壓降開關，用于電源管理電路中的電池充放電控制、DC-DC變換器等。
信號放大：在音頻放大器和低頻放大器中，SI2307可以作為信號放大的關鍵部件。
開關控制：在各種開關電路中，如LED燈控制、電機控制等，SI2307能提供高效的開關控制功能。
模擬開關：在模擬電路中，SI2307可以作為開關管，用于模擬信號的控制和處理。
充電管理：在移動設備和電動車等充電管理系統中，SI2307用于充電過程中的電池保護和充電控制。
三、SOT-23封裝特點

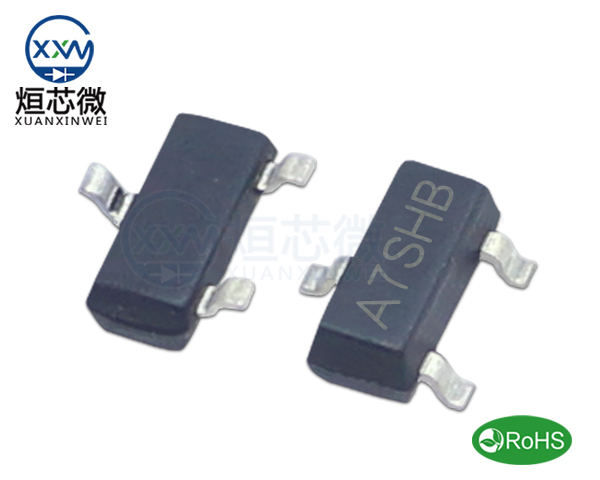

SI2307采用SOT-23封裝，這是一種小型表面貼裝封裝，具有以下特點：
尺寸：2.90 x 1.30mm，適合高密度PCB布局。
高度：1.15mm，適用于空間受限的應用。
引腳數：3Pin，便于電路連接和集成。
安裝類型：SMT，適合自動化表面貼裝生產線。
SOT-23封裝因其小尺寸和高密度集成而適用于高密度PCB布局，同時保持了良好的熱性能和電氣性能。這種封裝方式使得SI2307非常適合用于空間受限的應用，如智能手機、筆記本電腦和其他便攜式設備。
SI2307場效應管/SOT-23封裝尺寸：
SI2307場效應管SOT-23-3L封裝尺寸：
