AO3422 SOT23-3L封裝參數：點擊查看
AO3422場效應管參數具體如下：
封裝類型：SOT23-3L
極性：NPN
極性：NPN
漏極電流：3A
功率耗散：1W
反向傳輸電容Crss：25pF
柵極源極擊穿電壓：±20V
擊穿電壓：60V
存儲溫度：-55℃~+150℃
引腳數：3Pin
高度：1.15mm
長x寬/尺寸：3 x 1.7mm
導通電阻ID=2A,VGS=10V：Typ 78mΩ Max 105mΩ
導通電阻ID=1A,VGS=4.5V：Typ 85mΩ Max 110mΩ
工作溫度：-55℃~+150℃
安裝類型：SMT
這些參數使得AO3422在電子應用中表現出色，尤其是在需要高電流承載能力和低導通電阻的場合。
二、作用與應用
AO3422場效應管的核心作用是作為電子開關使用。在電路中，它通過控制柵極電壓來調節漏源路徑上的電流流動，實現對負載的精確控制。由于其出色的電氣性能，AO3422廣泛應用于以下領域：
電源管理：AO3422因其低導通電阻和高電流承載能力，在高效電源管理、高頻開關以及功率放大等應用中表現出色。
電池管理系統：用于智能手機電池管理，通過高效開關控制延長電池壽命。
電機驅動系統：在電機驅動系統中，AO3422提供穩定、高效的電源轉換和信號放大功能。
音頻放大器：在音頻放大器中，AO3422能夠提供穩定、高效的電源轉換和信號放大功能。
LED照明系統：AO3422在LED照明系統中，能夠提供穩定、高效的電源轉換和信號放大功能。
三、SOT23-3L封裝特點
AO3422采用SOT-23封裝，這是一種小型表面貼裝封裝，具有以下特點：
引腳數：3Pin，便于電路連接和集成。
安裝類型：SMT，適合自動化表面貼裝生產線。
SOT23-3L封裝因其小尺寸和高密度集成而適用于高密度PCB布局，同時保持了良好的熱性能和電氣性能。這種封裝方式使得AO3422非常適合用于空間受限的應用，如智能手機、筆記本電腦和其他便攜式設備。

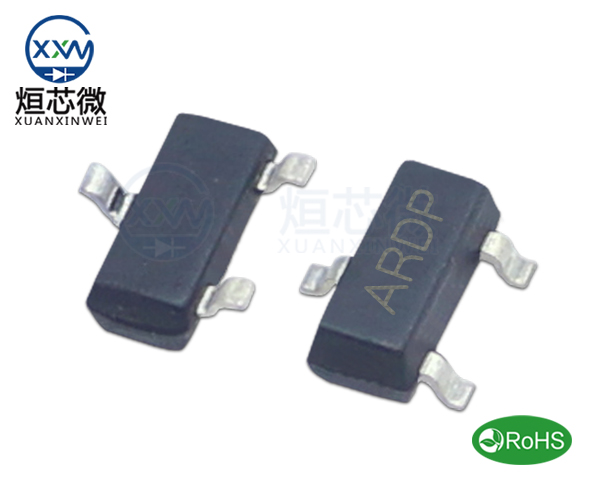

AO3422場效應管/SOT-23封裝尺寸：
AO3422場效應管SOT-23-3L封裝尺寸：
