一、開關和放大器
MOS管最常見的電路可能就是開關和放大器。
1. 開關電路

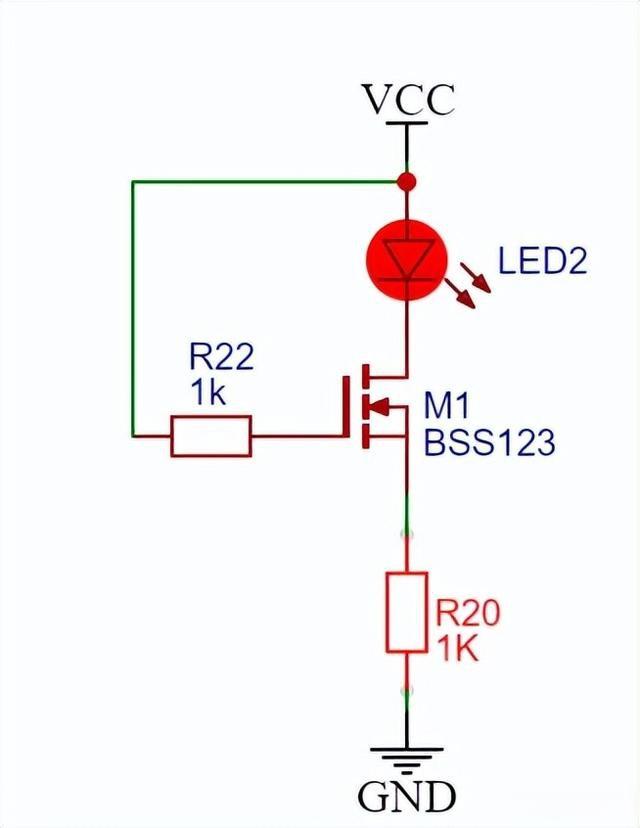

G極作為普通開關控制MOS管。
2. 放大電路

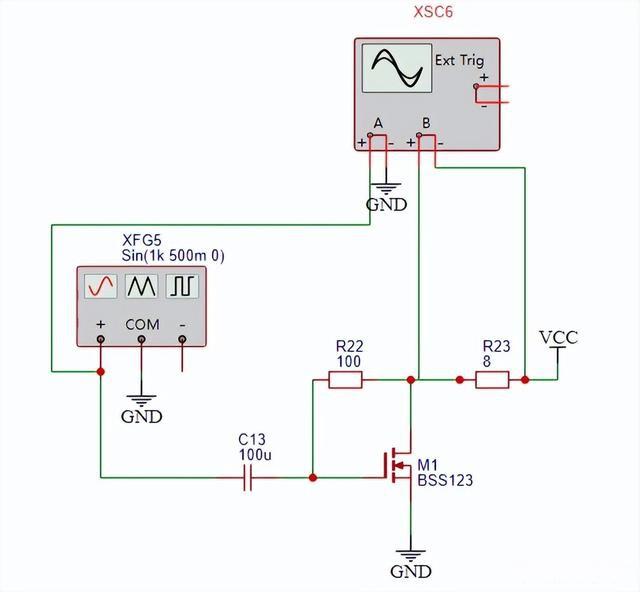

讓MOS管工作在放大區，具體仿真結果可在上節文章看到。
二、時序電路中作為反相器使用
下圖示例電路中，芯片1正常工作時，PG端口高電平。

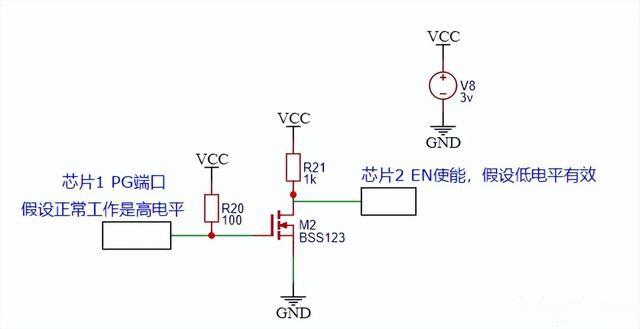

如果芯片1、芯片2有時序要求，在芯片1正常工作后，使能芯片2。 可以看到芯片2的使能端初始連接VCC為高電平，當芯片1輸出高電平后，MOS管導通，芯片2的使能端被拉低為低電平，芯片2開始正常工作。
這時MOS管起到的就是反相的作用。
三、雙向電平轉換電路
1. 原理圖

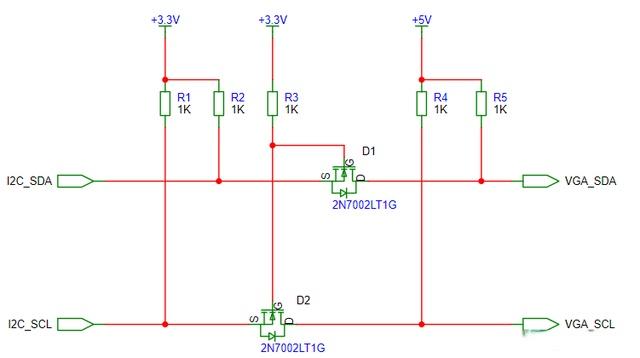

下面是一個3.3V-5V信號通訊中電平轉換電路。
2. 工作狀態分析
假設：左邊接芯片信號 3.3V，右側芯片信號5V。
電路中接入2個NMOS管。
這里要注意的是，I2C輸出狀態有低電平、高阻兩種狀態。
（1）分析SDA，信號從左向右
當SDA低電平， D1 的 GS 壓差73.3V可以導通，VGA_SDA也是低電平 。
當SDA高阻抗狀態，D1的S引腳有R2上拉到3.3V，MOS管GS截止。 由于VGA_SDA由R5上拉到5伏，這時VGA_SDA就是5V。
（2）分析SDA，信號從右向左
當VGA_SDA低電平，由于D1中有體二極管的存在，S初始被R2上拉，當D極是0的時候，S極會被鉗在導通電壓約0.2V左右，最終I2C_SDA為低電平；
當VGA_SDA高電平，D1的D極高電平 ，而S被R2上拉，這時MOS管不會導通，所以I2C_SDA輸出高電平。
SCL信號類似原理。
四、線或功能

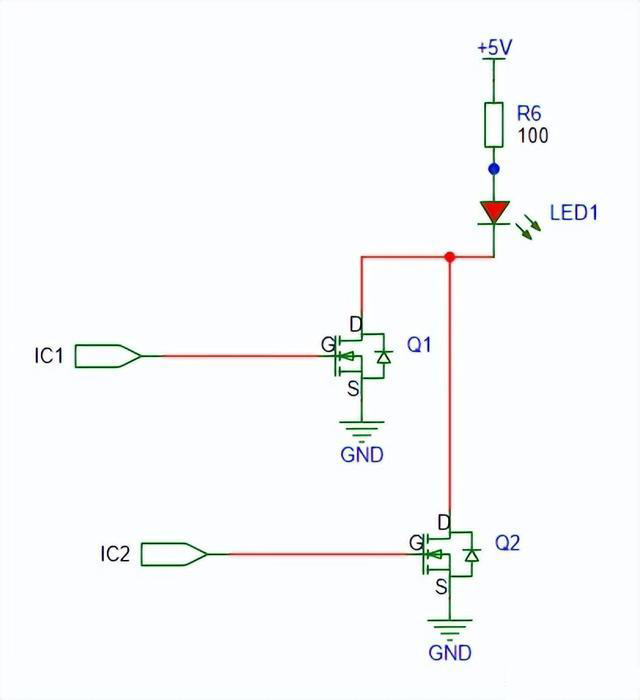

1. 原理圖
2. 工作狀態分析
上面電路實現的效果是：
IC1和IC2都輸出低電平時，LED熄滅；
其它情況下，LED都會點亮。
MOS管在這里實現的仍是開關的功能，但是避免IC1和IC2的端口直接相連造成信息干擾，同時芯片控制端電壓比較低，可以驅動較大的負載。
由于IC1和IC2任何一個輸出高電平時，都會導通一個MOS管，從而讓LED可以點亮。
