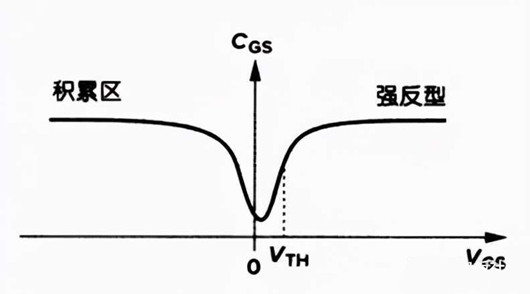

以下是NMOS電容的C-V特性曲線。
當Gate的電壓是一個負值時，在靠近襯底的氧化層面，會吸引空穴，這時候的NMOS管工作在積累區，形成了以Gate和空穴為極板，氧化層為介質的電容。

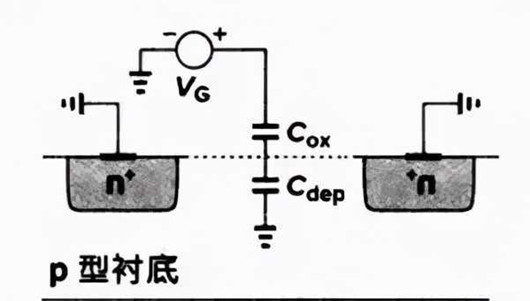

當Gate的電壓在0到VTH時，NMOS管工作在亞閾值區。在這個區域，Gate電壓上升，空穴逐漸被排斥，開始形成耗盡層，NMOS進入弱反型，這時NMOS相當于柵氧化層和耗盡層兩個電容串聯，容值減少，處于NMOS管電容的C-V曲線的凹陷區域。

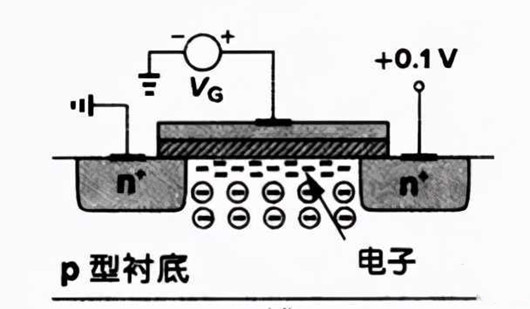

當Gate的電壓大于VTH時，NMOS反型層形成，NMOS管導通。這時候，形成了Gate和反型層為極板，氧化層為介質的的電容，電容值和積累區的容值一樣。
Layout中的MOS管電容
我們?cè)贚ayout時，會在一些空的地方加上接 電源 地的MOS電容，這時候我們需要特別注意電源電壓。
若是3.3V的電源，就不能用1.8V的MOS做電容了，防止電壓擊穿MOS的氧化層，要用氧化層厚點的3.3V的MOS。
若是1.8V的電源，可以用3.3V的MOS電容，也可以用1.8V的MOS電容。但是，從容值角度考慮，在相同面積下，應該用容值更大的MOS電容，3.3V的MOS的氧化層比1.8V的MOS氧化層厚，這樣容值就相對1.8V的MOS小了，所以應該選1.8V的MOS電容。
比如1.0V的電壓域，選擇MOS管做電容，就不能簡單的用普通的MOS管了，普通的MOS管，閾值電壓VTH比較大，1.0V電壓可能讓普通MOS管進入亞閾值區，容值處于C-V特性曲線的凹陷區域，這時候電容值就很小了。為了避免這種情況出現，可以選用閾值電壓VTH接近于0的native MOS。
