放大器是電子產品的組成部分，用于放大低幅度信號。放大器在增強信號方面起著非常重要的作用，特別是在音頻和電力電子方面。
什么是自舉？
通常，引導是在啟動時使用部分輸出的技術。在自舉放大器中，自舉用于增加輸入阻抗。因此，對輸入源的加載效果也會降低。該設計看起來類似于達林頓對，具有自舉電容器。
自舉電容用于向晶體管的基極提供交流信號的正反饋。這種正反饋有助于提高基極電阻的有效值。基極電阻的這種增量也由放大器電路的電壓增益決定。
為什么我們需要放大器晶體管的高輸入阻抗？
高輸入阻抗提高了輸入信號的放大率，因此在各種放大器應用中都是必需的。如果我們有低輸入阻抗，我們將得到低放大率。通常，BJT（雙極結型晶體管）具有低輸入阻抗（通常為 1 歐姆至 50 千歐姆）。因此，為此，使用自舉技術來增加輸入阻抗。
輸入阻抗兩端的電壓使用以下公式計算：
V = {（V in .Z in ） / （V in + ZV in ）}
因此，根據公式，輸入阻抗與其兩端的電壓成正比。如果輸入阻抗增加，其兩端的電壓也會增加，反之亦然。
所需組件：
NPN 晶體管 – BC547
電阻器 – 1k、10k
電容器 - 33pf
交流或脈沖輸入信號
直流電源 - 9V 或 12V
面包板
連接線

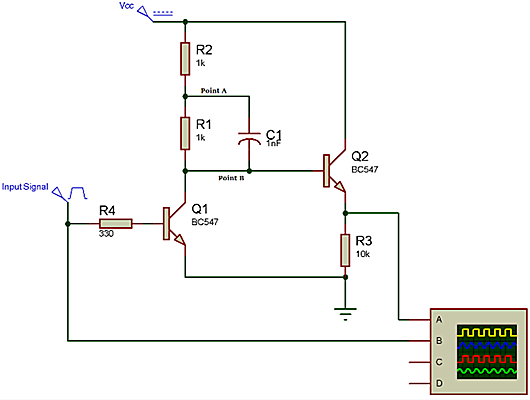

電路原理圖
對于輸入脈沖信號，我們使用了交流信號（使用變壓器），也可以使用PWM輸入。而且，對于 Vcc 輸入，我們在電路中使用 RPS（穩壓正電源）。出于安全原因，保持交流和直流線之間的距離。
自舉放大器的工作
按照電路圖連接電路后，電路看起來類似于達林頓對。在這里，我們使用了自舉技術來增加該放大器電路的輸入阻抗。當三極管Q1的基極為高，B點為低時。因此，電容器充電至 R2 兩端的電壓值。
當 Q1 變低且 Q2 基極電壓開始升高時，電容器緩慢放電。并且為了保持沖鋒，A點也被推高了。因此 B 點的電壓增加，A 點的電壓也不斷上升，直到超過 Vcc。
進入自舉電容器 C1的電荷由電阻器 R1 和 R2 排出。該技術被稱為自舉技術，因?yàn)樯唠娙萜饕欢说碾妷簳黾与娙萜髁硪欢说碾妷骸?/div>
〈烜芯微/XXW〉專業制造二極管，三極管，MOS管，橋堆等，20年，工廠直銷省20%，上萬家電路電器生產企業選用，專業的工程師幫您穩定好每一批產品，如果您有遇到什么需要幫助解決的,可以直接聯系下方的聯系號碼或加QQ/微信，由我們的銷售經理給您精準的報價以及產品介紹
注意：僅當 RC 時間常數與驅動信號的單個周期相比更大時，才能使用自舉技術。

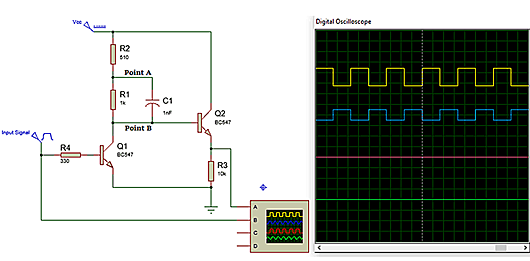

下面是帶有放大波形的自舉放大器的 proteus 仿真。

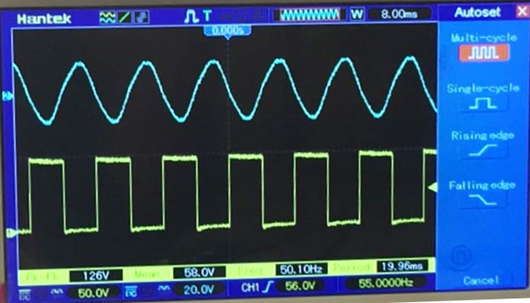

此外，我們在面包板上設計了自舉放大器電路。使用示波器得到的輸出波形如下：
