晶體管分類
1、BJT雙極型：NPN型、PNP型
2、單極型：MOSFET、JFET。
增強型MOSFET(N溝道、P溝道)
耗盡型 MOSFET(N溝道、P溝道)
耗盡型JFET(N溝道、P溝道)

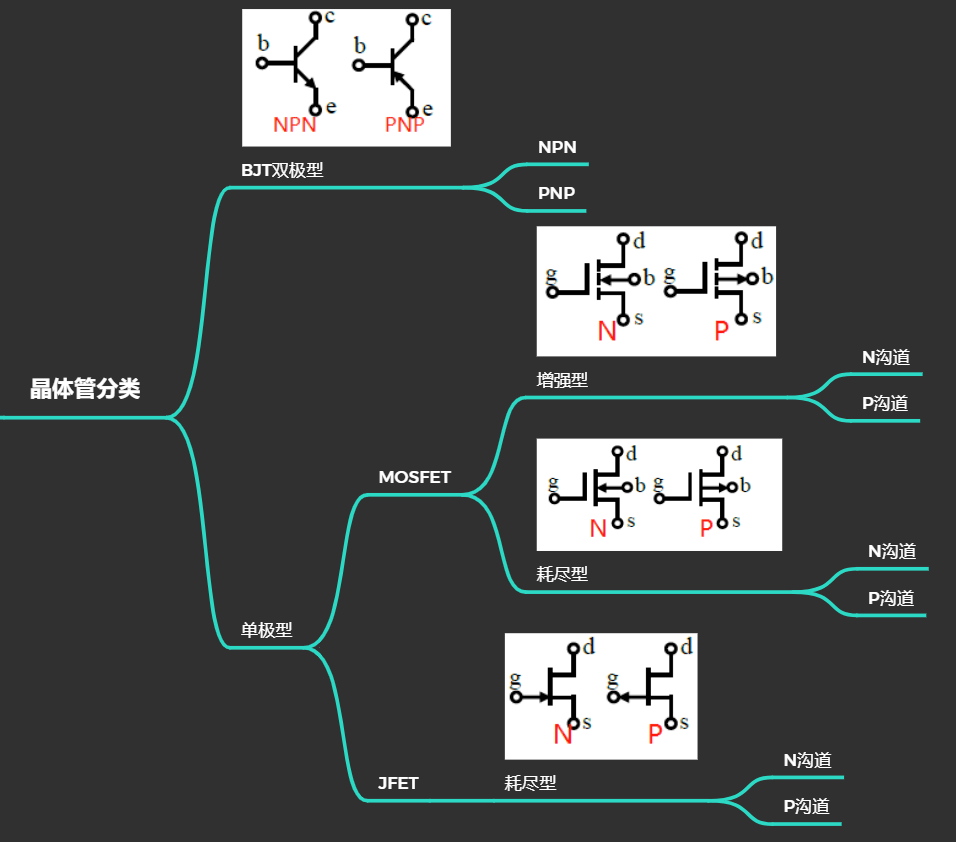

整理如下：
晶體管分類 | 建議收藏
由于篇幅有限，因此本文后續主要講 NPN BJT。
主要參數
1、電流放大系數：表征管子放大作用的主要參數。
共射電流放大系數β
共射直流電流放大系數
共基電流放大系數
共基直流電流放大系數
2、反向飽和電流
a、集電極與基極之間的反向飽和電流 Icbo；表示當發射極e開路時，集電極c與基極b之間的反向電流；
b、集電極與發射極之間的穿透電流Iceo；表示當基極b開路時，集電極c與發射極e之間的電流。
3、極限參數
a、集電極最大允許電流Icm；
b、集電極最大允許耗散功率Pcm；
c、極間反向擊穿電壓：
U(BR)ceo：基極開路時，集電極和發射極之間的反向擊穿電壓；
U(BR)cbo：發射極開路時，集電極和基極之間的反向擊穿電壓。
NPN BJT基本性質
1、電流關系
Ib+Ic=Ie
Ic=β*Ib
2、過程分析
相信每個人都有過輸液打吊水的經歷，那么我們可以將Ib、Ic、Uce三者分別想象成輸液流量調節開關、輸液速度、瓶內輸液剩余量(等效液壓)。
（形象理解，自創勿噴）
a、當輸液流量調節開關一定時，瓶內輸液剩余量越多(等效液壓越大)，那么輸液速度越快，對應的在三極管開通狀態下，Ib一定時，Uce越大，對應的Ic越大；
b、當瓶內輸液剩余量一定時(等效液壓一定時)，輸液流量調節開關開的越大，那么輸液速度越快，對應的在三極管開通狀態下，Uce一定時，Ib越大，對應的Ic越大；
c、當輸液流量調節開關開的非常小(近乎關閉時)，無論此時瓶內輸液剩余量有多少，輸液速度變化不明顯，對應在三極管Ib幾乎等于0，即近乎關閉狀態，Ic不隨Uce增大而增大，即此時三極管處于截止狀態；
d、當輸液流量調節開關開的適中時，此時稍微改變改變一下輸出流量控制開關，輸液速度就會有一個明顯變化，對應在三極管Ib有一個微小的變化量△ib時，相應的集電極也有一個較大的變化量△ic，即此時三極管處于放大狀態；
e、我們假設輸液流量調節開關可以無限增大，那么會存在一個輸液過程中會有這樣一個狀態，即當輸液流量調節開關增大至輸液速度剛好不再增加時，這種臨界狀態對應于三極管的臨界飽和狀態，此時若繼續增加輸液流量開關的大小，那么將進入輸液速度的飽和區域，即對應于三極管的飽和狀態。

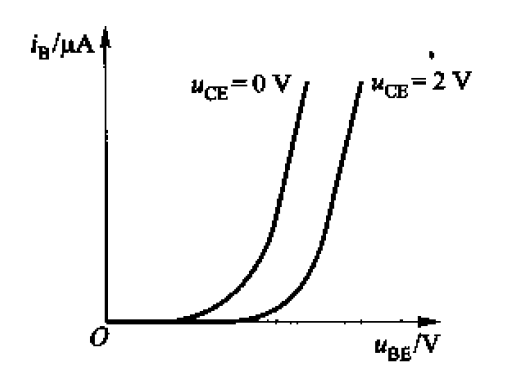

3、輸入特性曲線
輸入特性曲線：當Uce不變時，三極管輸入回路中的電流Ib與電壓Ube之間的關系曲線，Ib=f(Ube)|Uce=常數。當Uce增大時，輸入特性曲線會往右移，但是Uce大于某一數值后，不同Uce的各條輸入特性曲線幾乎重疊在一起。
4、輸出特性曲線

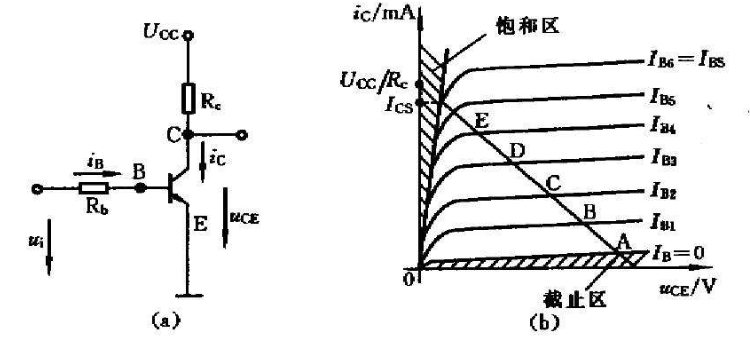

輸出特性曲線：當Ib不變時，三極管輸出回路中的電流Ic與電壓Uce之間的關系曲線，Ic=f(Uce)|Ib=常數。
a、截止區
Ib≤0；
Ic≈0，存在Iceo；
發射結，集電結反偏，Ube<0，Ubc<0；
b、放大區
放大區內，各條輸出特性曲線近似為水平直線，表示當Ib一定時，Ic的值基本不隨Uce而變化，但是，當基極電流有一個微小的變化量△ib時，集電極電流將產生較大變化△ic；
發射結正偏，集電結反偏，Ube>0，Ubc<0；
β=△ic/△ib；
c、飽和區
集電極電流Ic基本不隨基極電流Ib而變化；
三極管壓降很小，一般有Uce<Ube；
發射結，集電結都正偏，Ube>0，Ubc>0；
β>Ic/Ib；
d、倒置狀態
集電極和發射極接反的情況；
一般不會燒掉，但是β會下降嚴重；
發射結反偏，集電結正偏；
三種組態
放大電路三種組態如下。
a、共射組態：基極輸入，集電極輸出。
共射組態
b、共基組態：射極輸入，集電極輸出。
共基組態
c、共集組態：基極輸入，射極輸出。
共集組態
