肖特基二極管結構
肖特基二極管（Schottky Barrier Diode）是一種利用金屬－半導體結原理制作的特殊二極管，簡稱SBD。由于具有正向導通電壓低和快速開關等特點，肖特基二極管適合高頻應用。
肖特基二極管的電路檢測應用

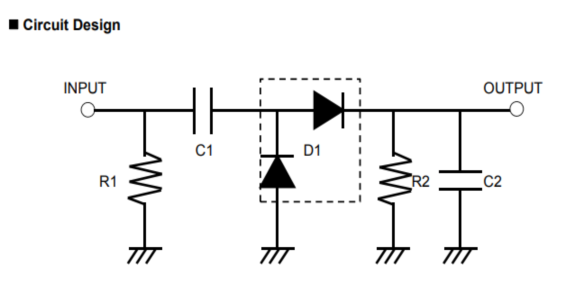

在無線RF應用中，為了調節接受到的功率級，并把目標功率發射到放大器，必須首先檢測接收到的功率，并通過一個增益控制電路（AGC）反饋檢測到的電壓。這樣的檢測電路就需要使用肖特基二極管。

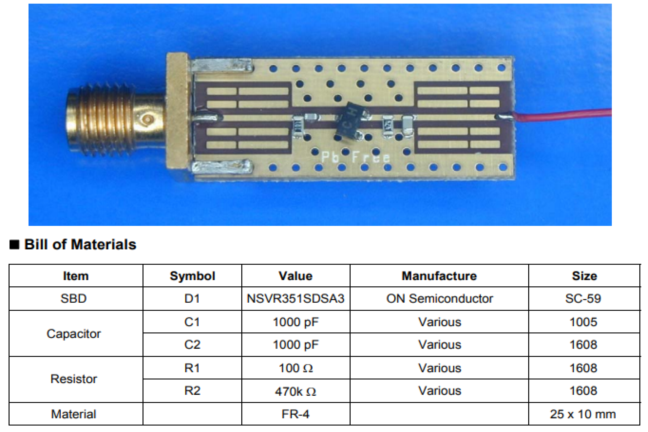

肖特基二極管電路檢測該電路BOM只有5個元器件，包括兩個1000pF電容器，一個封裝尺寸為1005，另一個為1608；兩個電阻器阻值分別為100歐姆、470k歐姆，封裝尺寸均為1608。PCB采用FR-4，尺寸為25 x 10mm，肖特基二極管采用安森美公司的NSVR351SDSA3，封裝規格SC-59。
