BAT54、BAT54A、BAT54C、BAT54S:SOT-23—0.3A |
MBR0520L、MBR0540:SOD-123—0.5A |
|
SS12、SS14:DO-214AC（SMA）—1A |
SL12、SL14:DO-214AC（SMA）—1A |
|
SK22:SK24:DO-214AA（SMB）—2A |
SK32:SK34:DO-214AB（SMC）—3A |
|
MBRD320、MBRD360:TO-252—3A |
MBRD620CT、MBRD660CT:TO-252—6A |
|
MBRB10100CT:TO-263（D2PAK）—10A |
MBRB4045CT:TO-263（D2PAK）—40A |

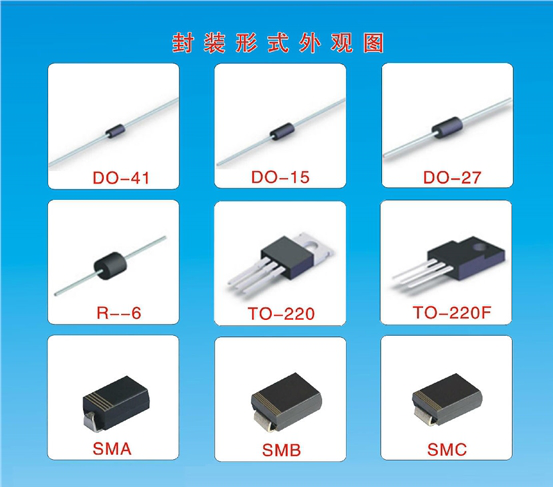

常見插件封裝的肖特基型號
|
MBR150、MBR160:DO-41,軸向，1A |
1N5817（1A/20V）、1N5819（1A/40V），軸向，DO-41 |
|
1N5820（3A/20V）、1N5822（3A/40V），軸向，DO-201AD |
MBR340、MBR3100:（3A/40V），DO-201AD軸向 |
|
MBR735、MBR745:TO-220AC（兩腳），7A |
MBRB735、MBRB745:貼片、TO-263（D2PAK），7A |
|
MBR1045、MBR1060:TO-220AC（兩腳），10A |
MBR1045CT、MBR10100CT:TO-220AB（三腳半塑封），10A |
|
MBRF1045CT、MBRF10100CT:TO-220F,（三腳全塑封），10A（第4位字母F為全塑封） |
|
|
MBR1535CT、MBR1545CT:TO-220AB（三腳），15A |
MBR2045CT、MBR20200CT:TO-220AB（三腳），20A |
|
MBR2535CT、MBR2545CT:TO-220AB（三腳），25A |
MBR3045CT、MBR3060CT:TO-220AB（三腳），30A |
|
MBR3045PT、MBR3060PT:TO-247（TO-3P），30A |
MBR4045PT、MBR4060PT:TO-247（TO-3P），40A |
|
MBR6045PT、MBR6060PT:TO-247（TO-3P），60A |
|
肖特基二極管常見型號及參數(shù)列表
|
器件型號 |
主要參數(shù) |
常規(guī)封裝形式 |
|
MBR1045CT |
10A, 45V,TO-220AB |
TO-220F全塑封 |
|
MBR1060CT |
10A, 60V,TO-220AB |
TO-220F全塑封 |
|
MBR10100CT |
10A,100V,TO-220AB |
TO-220F全塑封 |
|
MBR10150CT |
10A,150V,TO-220AB |
TO-220F全塑封 |
|
MBR10200CT |
10A,200V,TO-220AB |
TO-220F全塑封 |
|
MBR2045CT |
20A, 45V,TO-220AB |
TO-220F全塑封 |
|
MBR2060CT |
20A, 60V,TO-220AB |
TO-220F全塑封 |
|
MBR20100CT |
20A,100V,TO-220AB |
TO-220F全塑封 |
|
MBR20150CT |
20A,150V,TO-220AB |
TO-220F全塑封 |
|
MBR20200CT |
20A,200V,TO-220AB |
TO-220F全塑封 |
|
MBR3045CT |
30A, 45V,TO-220AB |
TO-220F全塑封 |
|
MBR3060CT |
30A, 60V,TO-220AB |
TO-220F全塑封 |
|
MBR30100CT |
30A,100V,TO-220AB |
TO-220F全塑封 |
|
MBR30150CT |
30A,150V,TO-220AB |
TO-220F全塑封 |
|
MBR30200CT |
30A,200V,TO-220AB |
TO-220F全塑封 |
|
MBR3045PT |
30A, 45V,TO-247 |
TO-3P |
|
MBR3060PT |
30A, 60V,TO-247 |
TO-3P |
|
MBR30100PT |
30A,100V |
TO-247、TO-3P |
|
MBR30150PT |
30A,150V |
TO-247、TO-3P |
|
MBR30200PT |
30A,200V |
TO-247、TO-3P |
|
MBR4045PT |
40A, 45V |
TO-247、TO-3P |
|
MBR4060PT |
40A, 60V |
TO-247、TO-3P |
|
MBR40100PT |
40A,100V |
TO-247、TO-3P |
|
MBR40150PT |
40A,150V |
TO-247、TO-3P |
|
MBR40200PT |
40A,200V |
TO-247、TO-3P |
|
MBR6045PT |
60A, 45V |
TO-247、TO-3P |
|
MBR6060PT |
60A, 60V |
TO-247、TO-3P |
|
MBR60100PT |
60A,100V |
TO-247、TO-3P |
