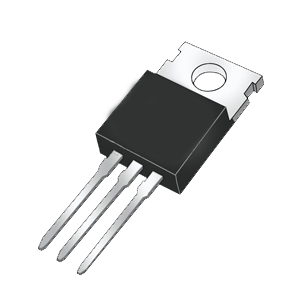

快恢復二極管也有整流的作用，音響功放電路中整流考慮浪涌再加大電容瞬間充電要大點，理論上夠?qū)嶋H長時間工作可能會爆會夭壽電容充電瞬間近似短路，再加上現在功放都喜歡配置大功率低內阻變壓器以及大容量濾波電容，開機瞬間流經整流管的沖擊電流。眾所周知，二極管有導通點，對應的有導通死區。用在整流電路種的二極管，有4種循環變化的狀態，反向截止－抵消負電荷－正向截止－正向?qū)āＦ渲校袚p耗的是導通狀態，因?yàn)槠胀ǘO管有導通壓降，假如使用的是硅二極管，壓降是0.7V，那么用來發熱的損耗功率就是0.7乘以電流。因此，工作狀態時整流二極管會發熱甚至發燙。
假設你得變壓器是100W的，功放的持續功率是50W的，然而你會發現當你開大音量遠遠沒有達到50W的時候聲音就已經出現爆音了，這就是電壓跟不上導致的。那么為什么100W的變壓器帶不動50W的功放呢？假設用100W的變壓器直接用交流去點一個80W的燈泡，那肯定是沒問題的。那么就得分析這個電源路徑上的瓶頸出現在哪里。
很多人對這個瓶頸的解決方法是拼命地加大濾波電容，少則6800微法，大則2、3萬微法，其實這樣做只能應付偶爾出現的大動態，例如音樂里突然出現的大沖擊，但是持續出現的大動態很快又會出現爆音，因?yàn)闉V波電容再大也畢竟是有限的存儲高電位電荷很快就會耗盡。
經過我的試驗，我發現能夠明顯且很有效地降低整流電源內阻的方法，就是在普通大電流橋上并聯恢復二極管。經過試驗發現，同樣的四只二極管組成的全橋，快恢復二極管的等效內阻要比普通二極管小的多。原因主要是有兩點，二極管有電容效應，也就是說，從負向截止到正向?qū)ㄒ朔蓚€(gè)困難，一是要釋放因電容效應存在的負電荷，二是要越過導通死區。快恢復二極管和普通的二極管不同，他的電容效應很微弱，在整流電路里，釋放負電荷的時間很短暫，只需要單純地越過死區就可以。另外一點，快恢復二極管和普通二極管并聯，相當于延長了導通角，在全導通范圍內，又能互相分擔通過電流。盡管二極管特性不同于電阻特性，即使并聯也不能減小正向壓降，然而并聯的結果確是增大了導通時間，減小了二極管的純電阻阻抗，在單位時間內能放過更多的電流，并且，發熱量也大大降低。
